Série HX

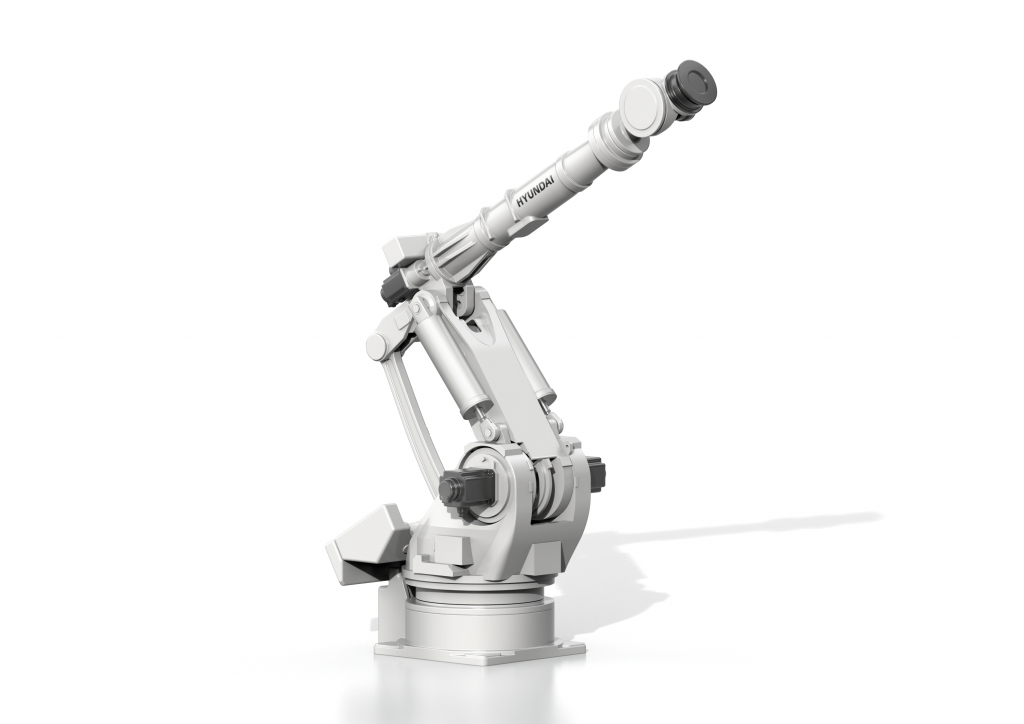

HX300L

Charge utile : 300 kg
Portée maximum : 3,056 mm
Applications : Soudage par points, manutention, scellage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +165 ° ~ +15 °
Vertical +60 ° ~ -70 °
Axes de poignée R2 ±360 °
B(Bending) ±120 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 95 °/s
Horizontal 95 °/s
Vertical 95 °/s
Axes de poignée R2 100 °/s
B(Bending) 100 °/s
R1(Twisting) 160 °/s
Charge utile 300 kg
Couple admissible Axes de poignées R2 170 kgf.m
B(Bending) 170 kgf.m
R1(Twisting) 70 kgf.m
Répétabilité ±0.3 mm
Température ambiante 0~45 °C
Poids 2,685 kg
Méthode d’installation Sol

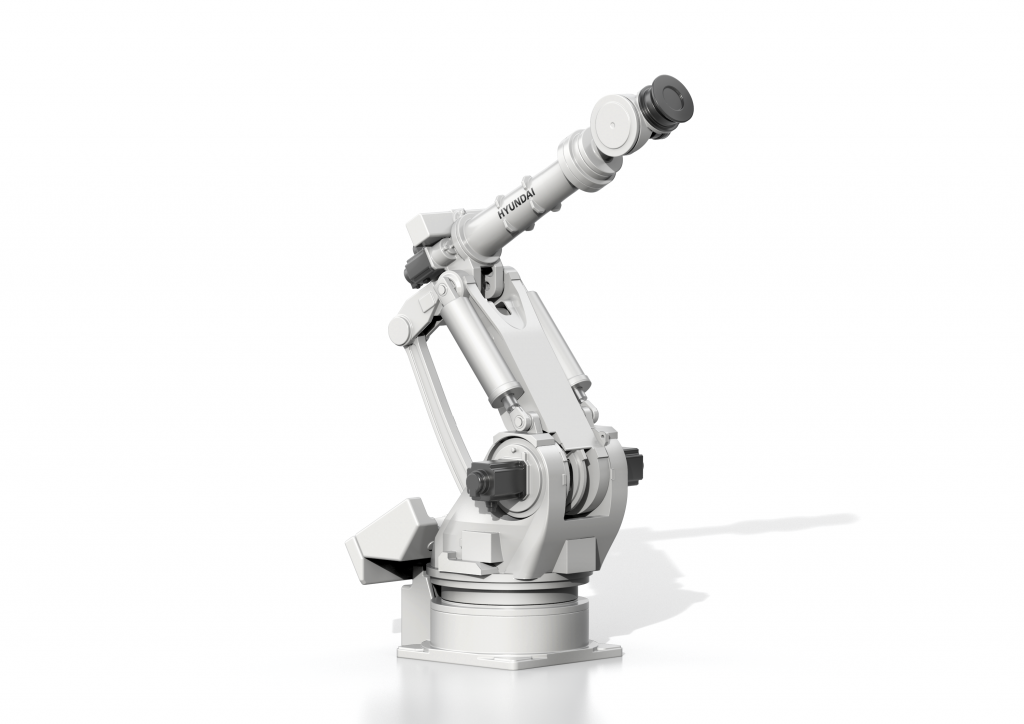

HX400

Charge utile : 400 kg
Portée maximum : 2,573 mm
Applications : Soudage par points, manutention, scellage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +165 ° ~ +15 °
Vertical +60 ° ~ -70 °
Axes de poignée R2 ±360 °
B(Bending) ±120 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 95 °/s
Horizontal 95 °/s
Vertical 95 °/s
Axes de poignée R2 100 °/s
B(Bending) 100 °/s
R1(Twisting) 160 °/s
Charge utile 400 kg
Couple admissible Axes de poignées R2 200 kgf.m
B(Bending) 200 kgf.m
R1(Twisting) 84 kgf.m
Répétabilité ±0.08 mm
Température ambiante 0~45 °C
Poids 2,620 kg
Méthode d’installation Sol

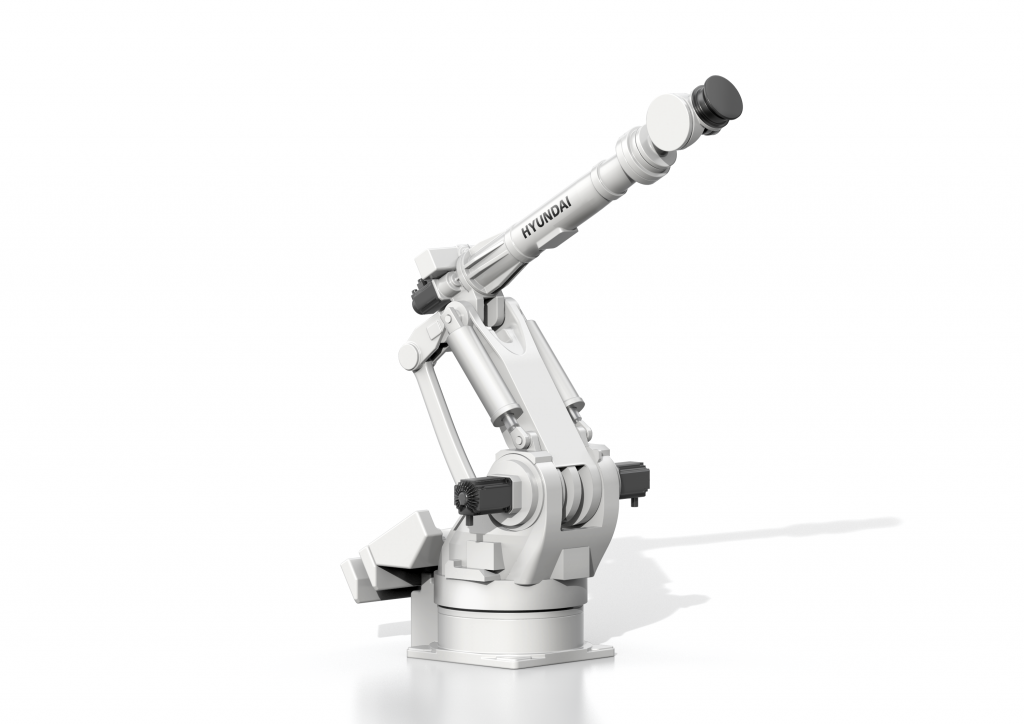

HX400L

Charge utile : 400 kg
Portée maximum : 3,056 mm
Applications : Soudage par points, manutention, étanchéité, assemblage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +165 ° ~ +15 °
Vertical +60 ° ~ -70 °
Axes de poignée R2 ±360 °
B(Bending) ±120 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 85 °/s
Horizontal 85 °/s
Vertical 85 °/s
Axes de poignée R2 100 °/s
B(Bending) 100 °/s
R1(Twisting) 160 °/s
Charge utile 400 kg
Couple admissible Axes de poignées R2 200 kgf.m
B(Bending) 200 kgf.m
R1(Twisting) 84 kgf.m
Répétabilité ±0.3 mm
Température ambiante 0~40 °C
Poids 2,950 kg
Méthode d’installation Sol

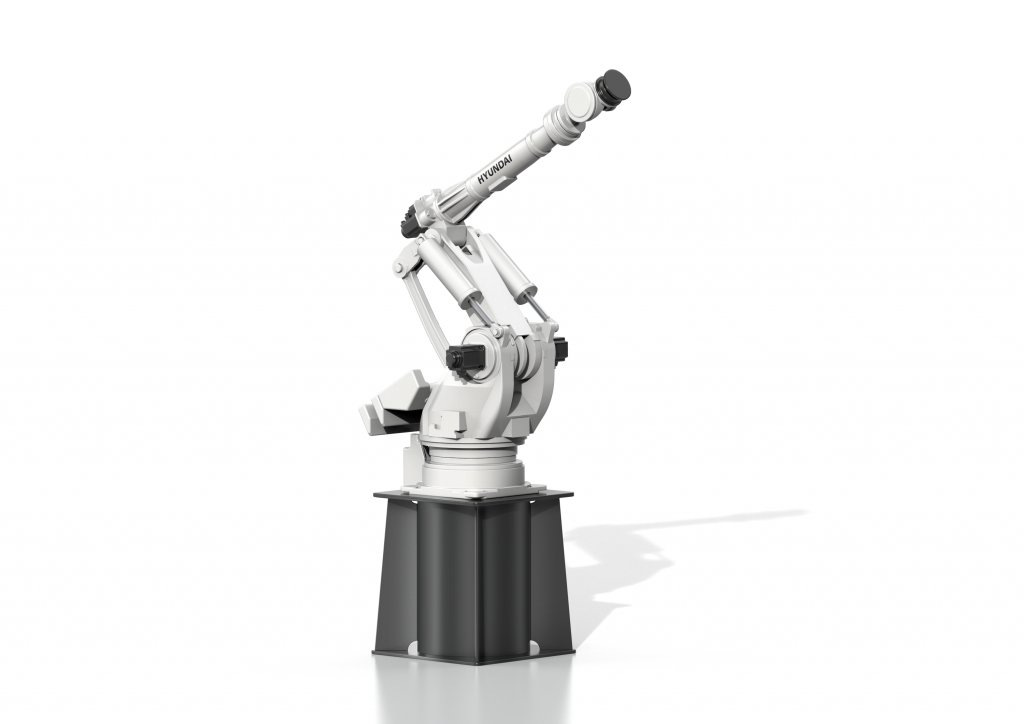

HX400S

Charge utile : 400 kg
Portée maximum : 3,106 mm
Applications : Soudage par points, manutention, étanchéité, assemblage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +95 ° ~ -50 °
Vertical +60 ° ~ -60 °
Axes de poignée R2 ±360 °
B(Bending) ±120 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 85 °/s
Horizontal 85 °/s
Vertical 85 °/s
Axes de poignée R2 100 °/s
B(Bending) 100 °/s
R1(Twisting) 160 °/s
Charge utile 400 kg
Couple admissible Axes de poignées R2 200 kgf.m
B(Bending) 200 kgf.m
R1(Twisting) 84 kgf.m
Répétabilité ±0.5 mm
Température ambiante 0~45 °C
Poids 2,910 kg
Méthode d’installation Sur Plot

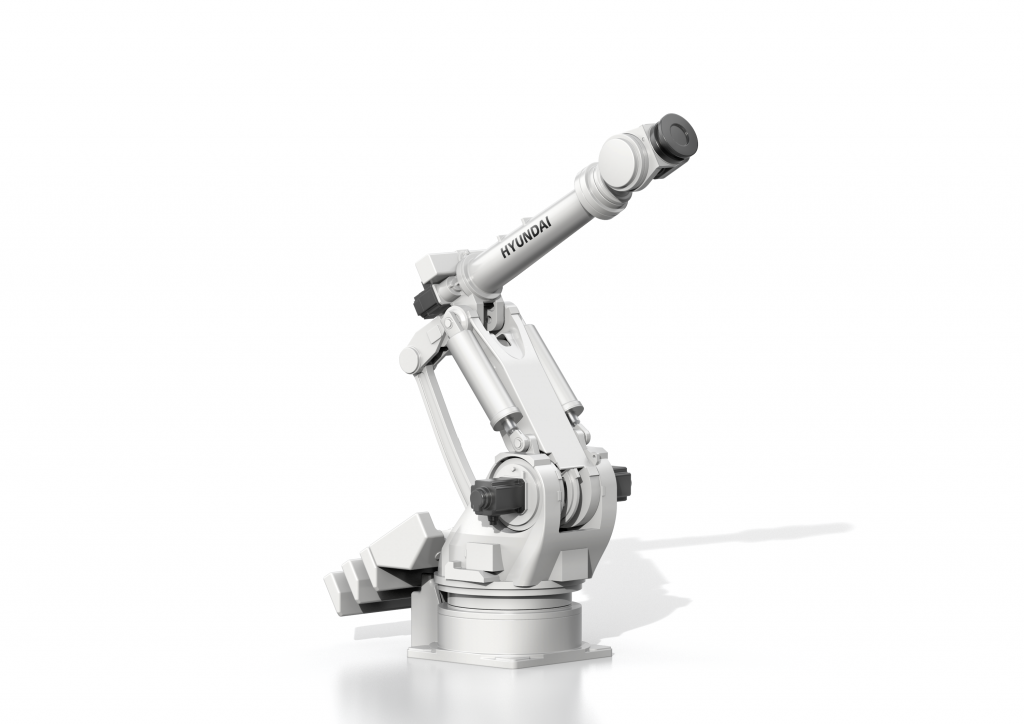

HX500

Charge utile : 500 kg
Portée maximum : 2,703 mm
Applications : Soudage par points, manutention, étanchéité, assemblage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +165 ˚ ~ +15 °
Vertical +60 ° ~ -70 °
Axes de poignée R2 ±360 °
B(Bending) ±120 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 90 °/s
Horizontal 80 °/s
Vertical 80 °/s
Axes de poignée R2 100 °/s
B(Bending) 100 °/s
R1(Twisting) 160 °/s
Charge utile 500 kg
Couple admissible Axes de poignées R2 304 kgf.m
B(Bending) 304 kgf.m
R1(Twisting) 175 kgf.m
Répétabilité ±0.8 mm
Température ambiante 0~45 °C
Poids 3,130 kg
Méthode d’installation Sol

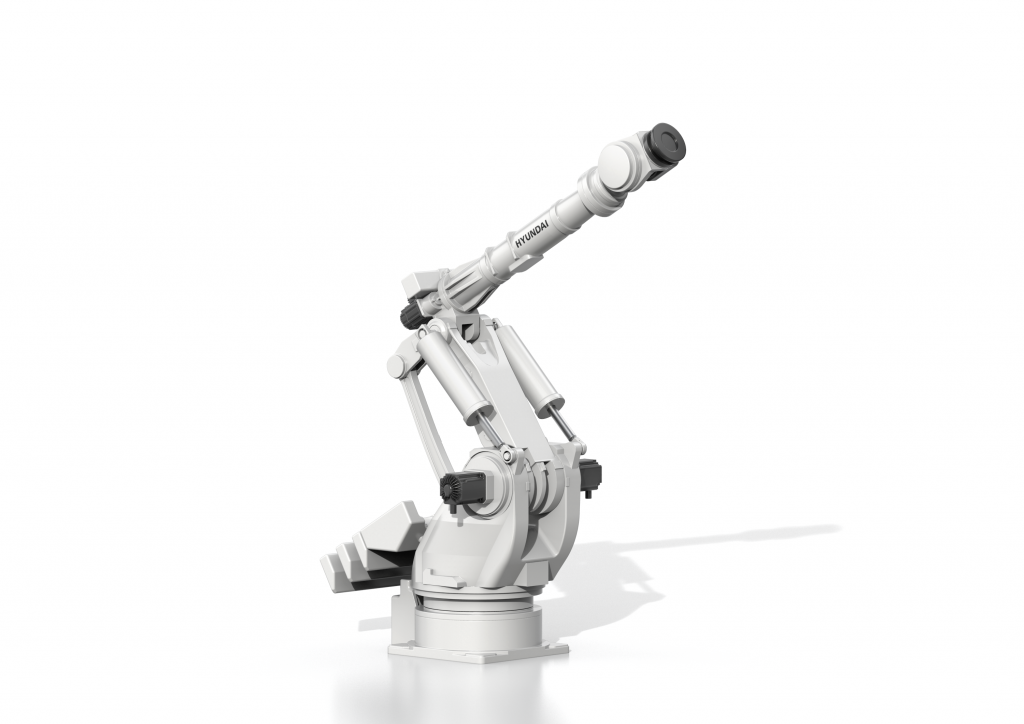

HX500S

Charge utile : 500 kg
Portée maximum : 3,068 mm
Applications : Soudage par points, manutention, étanchéité, assemblage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +95 ° ~ -50 °
Vertical +60 ° ~ -60 °
Axes de poignée R2 ±360 °
B(Bending) ±120 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 70 °/s
Horizontal 70 °/s
Vertical 70 °/s
Axes de poignée R2 80 °/s
B(Bending) 80 °/s
R1(Twisting) 130 °/s
Charge utile 500 kg
Couple admissible Axes de poignées R2 304 kgf.m
B(Bending) 304 kgf.m
R1(Twisting) 175 kgf.m
Répétabilité ±0.3 mm
Température ambiante 0~45 °C
Poids 3,240 kg
Méthode d’installation Sur Plot

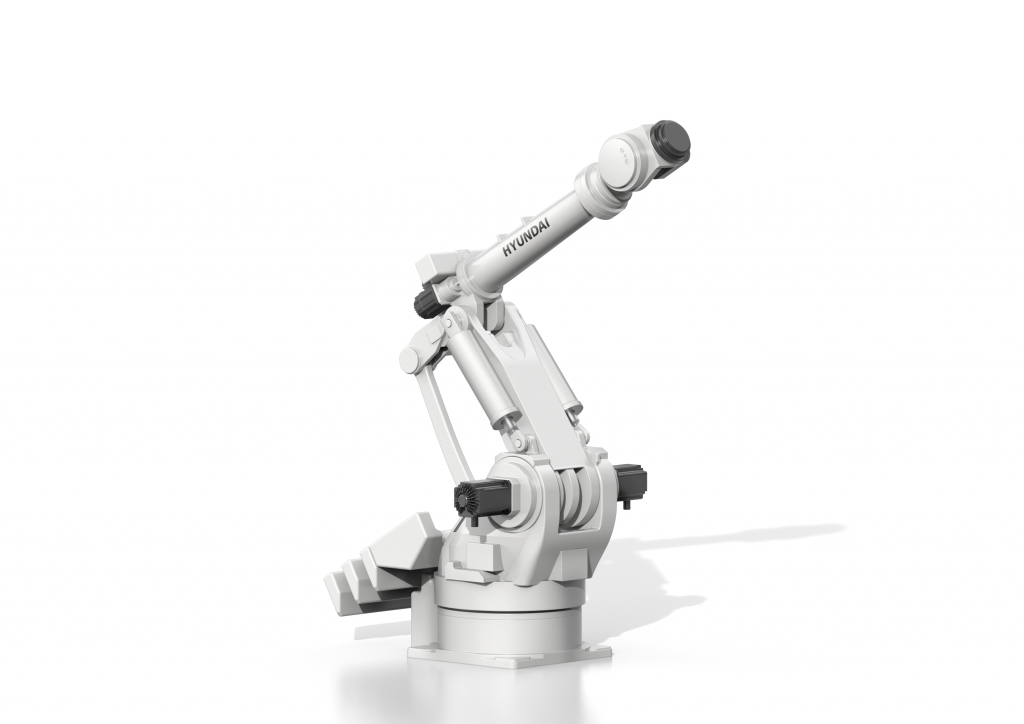

HX600

Charge utile : 600 kg
Portée maximum : 2,704 mm
Applications : Soudage par points, manutention, étanchéité, assemblage

Structure Articulée
Degré de liberté 6
Méthode de pilotage Servomoteur AC
Débattement maximum Axes principal Pivot ±180 °
Horizontal +165 ˚ ~ +15 °
Vertical +60 ° ~ -70 °
Axes de poignée R2 ±360 °
B(Bending) ±360 °
R1(Twisting) ±360 °
Vitesse maximum Axes principal Swivel 70 °/s
Horizontal 60 °/s
Vertical 60 °/s
Axes de poignée R2 80 °/s
B(Bending) 80 °/s
R1(Twisting) 125 °/s
Charge utile 600 kg
Couple admissible Axes de poignées R2 334 kgf.m
B(Bending) 334 kgf.m
R1(Twisting) 192 kgf.m
Répétabilité ±0.8 mm
Température ambiante 0~40 °C
Poids 3,200 kg
Méthode d’installation Sol
